熔體泵的組成部分和熔體泵的泵體結構

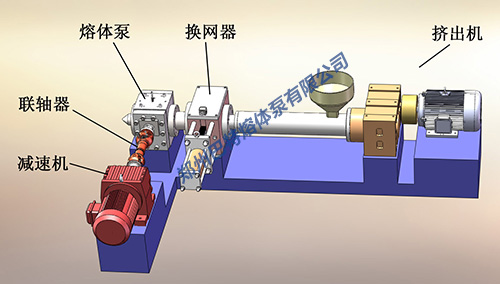

熔體泵一般是由電機，減速機，萬向聯軸器，泵體和控制系統組成的。熔體泵屬于正位移泵，工作時依靠主、從動齒輪的相互嚙合造成的工作容積變化來輸送熔體。工作容積由泵體、齒輪的齒槽及具有側板功能的軸承構成。 當齒輪旋轉時，熔體即進入吸入腔兩齒輪的齒槽中，隨著齒輪轉動，熔體從兩側被帶入排出腔，齒輪的再度嚙合，使齒槽中的熔體被擠出排出腔，壓送到出口管道。只要泵軸轉動，齒輪就向出口側壓送熔體，因此泵出口可達到很高的壓力，而流量與排出壓力基本無關。

熔體泵的泵體結構：泵體結構包括前蓋板，后蓋板，兩對軸套，泵體，齒輪（主動齒輪和從動齒輪），軸，密封等。1、前蓋板和后蓋板：前蓋板進口和出口的直徑是一樣的，前蓋板有安裝密封的孔。2、軸套：軸套上有一道槽，起潤滑的作用。3、齒輪齒輪結構一般可分為直齒，斜齒和人字齒，其優點和缺點如下。直齒優點，具有擠出壓力相對平穩，生產加工比較容易，軸承產生的荷載比較均衡；缺點壓力波動大（1%-1.5%）。斜齒優點，壓力波動比較小，波動范圍為輸出壓力的0.5%-1%；缺點，容易產生軸相力，影響齒輪的使用壽命。人字齒輪，結合了直齒和斜齒的優點；缺點，齒根處易殘留物料，不易清洗，生產加工費用比較高。鄭州熔體泵廠家24小時熱線：0371-67993077
